6.4 Ladeflächenbegrenzungen und fahrzeuggebundene Sicherungseinrichtungen


6.4.3.4 Steckrungen





Abbildung - LSHB

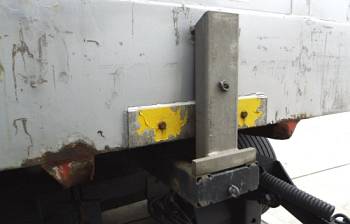

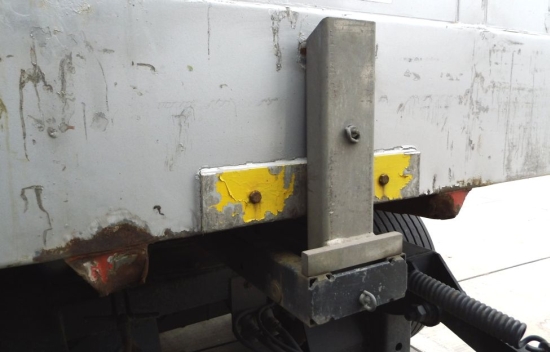

Abbildung 6.4.3.4.50: Sicherung eines Behälters
mit einer mittig angebrachten Steckrunge [W. Strauch]

Die Steckrunge wird zwar im unteren Bereich belastet, könnte aber mehr leisten, wenn die Rungentasche und Runge um 90° gedreht wäre.


Abbildung - LSHB

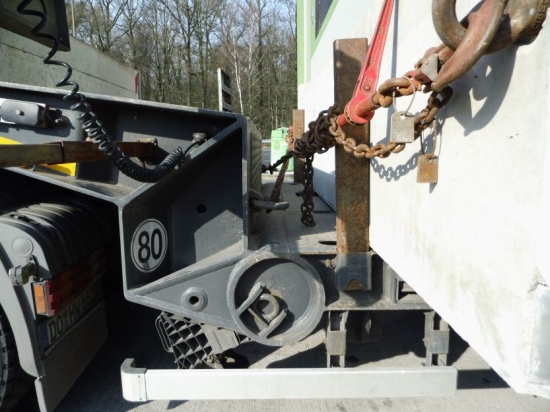

Abbildung 6.4.3.4.51: Steckrungensicherung für ein „Betonhäuschen“ von 24 t [W. Strauch]

Die Kraftübertragung auf die Rungen erfolgt ganz unten im Bereich der massiven Betonplatte des Betonhäuschens, dort ist die Belastbarkeit der Rungen am größten. Die Ketten dienen der Quersicherung.


Abbildung - LSHB

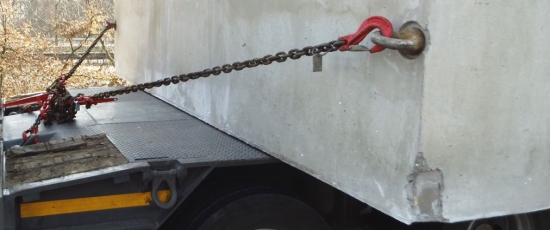

Abbildung 6.4.3.4.52: Rückwärtige Ketten zur Quersicherung [W. Strauch]

Die hinten angebrachten Ketten dienen ebenfalls der Quersicherung. Möglich und besser ist eine symmetrische Anbringung zu den vorderen Ketten. Nicht zu kombinieren sind Blockierungen mit Direktzurrungen, diese wirken erst dann, wenn die Blockierung nicht mehr hält.


Abbildung - LSHB

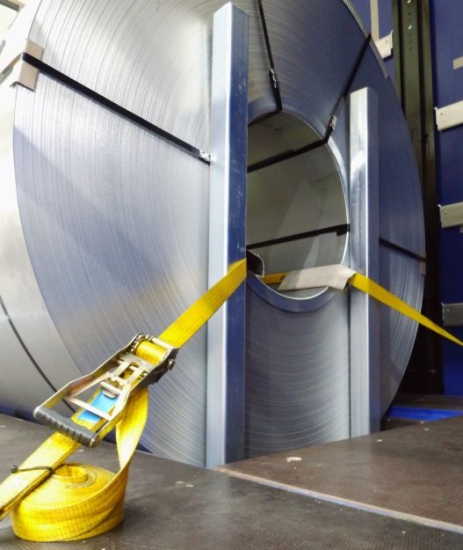

Abbildung 6.4.3.4.53: Steckrungen zur Blechrollensicherung in einer Coilmulde [W. Strauch]

Für derartige Zwecke sollten unbedingt Steckrungen mit Diagonalstreben verwendet werden. Nur so lässt sich beim Bruch von Bändern das „Teleskopieren“ der Coils verhindern. Ausführlich wird die Sicherung von Blechrollen in Kapitel 9 behandelt.


Abbildung - LSHB

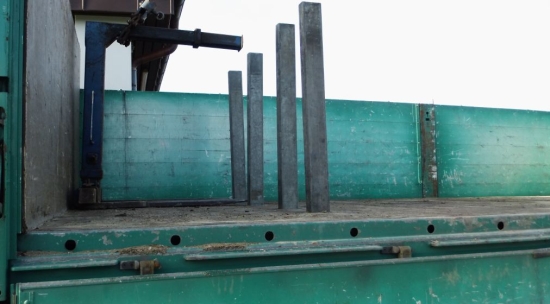

Abbildung 6.4.3.4.54: Fahrzeug für den Baustoffhandel
mit Steckrungen zur Sektionierung [W. Strauch]


Abbildung - LSHB

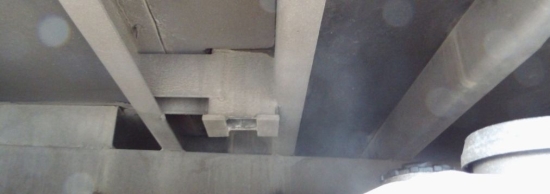

Abbildung 6.4.3.4.55: Beschaffenheit eines Steckrungenplatzes
vom Fahrzeug der Abb. 53 [W. Strauch]

Ein Blick unter den Boden eines Fahrzeugs vermittelt manchmal einen guten Eindruck von der Qualität der eingebauten Rungentaschen.


Abbildung - LSHB

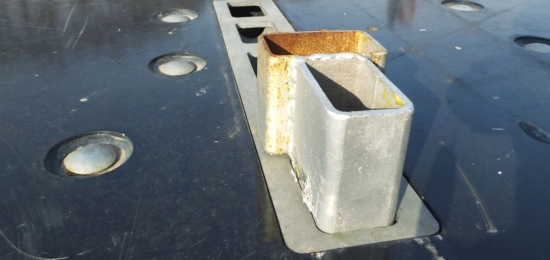

Abbildung 6.4.3.4.56: Sehr kurze Steckrunge im Bildvordergrund [W. Strauch]

Nur die vordere Runge steckt in der Tasche und ist belastbar. Das in Längsrichtung angeschweißte Teilstück dient zur Aufnahme von Warnschildträgern für Überbreite o.ä. Zwecken.


Abbildung - LSHB

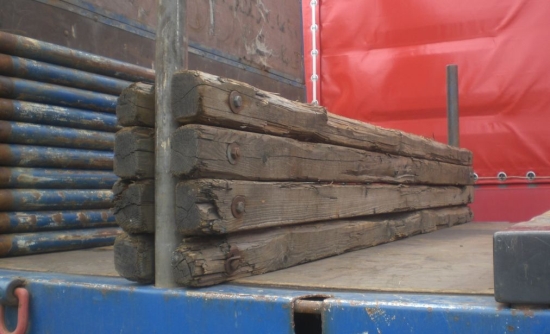

Abbildung 6.4.3.4.57: Blockiereinrichtung aus verbolzten Kanthölzern [W. Strauch]

und einem Paar runder Steckrungen

Für die Nutzer wäre es hilfreich, wenn Fachleute die Belastbarkeit in unterschiedlichen Höhen bestimmen und an den Bauteilen vermerken würden. Der Zustand der Hölzer spielt eine große Rolle. Bei groben Beschädigungen und Bruchstellen sind sie auszutauschen.


Abbildung - LSHB

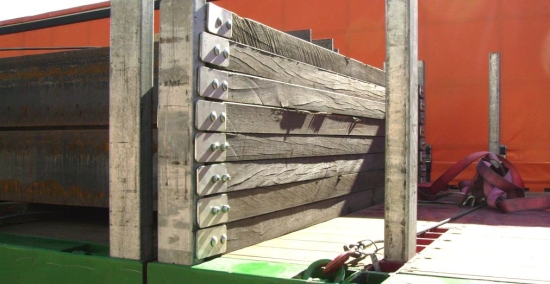

Abbildung 6.4.3.4.58: Blockiereinrichtung aus Kanthölzern und Stahllaschen,
die durch quadratische Steckrungen gehalten werden [W. Strauch]

Die Gebrauchsfähigkeit derartiger Hilfsmittel ist regelmäßig zu prüfen. Hinweise für die Belastbarkeit sollten dem Beladepersonal zur Verfügung stehen.


Abbildung - LSHB   Abbildung - LSHB

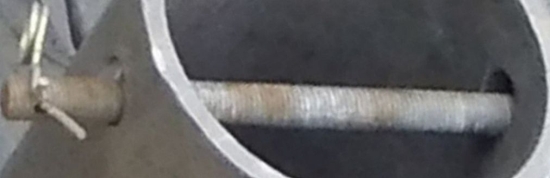

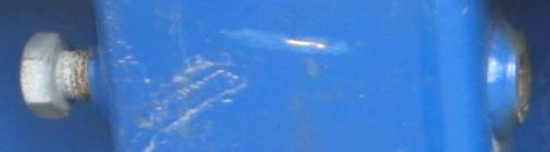

Abbildung 6.4.3.4.59 – 60 : Durch Schraube und Bolzen sicherbare Rungen [W. Strauch]

Kapitel 6.4.3.2 behandelt montierbare Rungen. Darin ist darauf hingewiesen, dass einige Rungen in ihren Taschen durch Schrauben gesichert oder durch Schraubbolzen verbunden werden. Erwähnt wurde bereits, dass Steckrungen nur zur Aufnahme horizontaler Kräfte gebaut sind. Gegen Ausziehen nach oben sind sie nicht ausreichend gesichert. Es dürfen keine Zurrmittel an ihnen befestigt werden, die Kräfte nach oben bewirken.
