3.4 Direktsicherung


3.4.5 Sicherungswirkung gegen Kippen

Um die Sicherungswirkung gegen Kippen zu beschreiben, kann man ebenso jede der beiden Darstellungsmethoden verwenden. Wichtig ist hierbei, dass man zunächst die in Frage kommenden Kippachsen feststellt, denn daraus ergibt sich der Hebel, an dem die Zurrkraft wirken kann. Die Größe des Hebels ist maßgebend für die Sicherungswirkung gegen Kippen.

Merke: Die beste Sicherungswirkung gegen Kippen der Ladung zeigt ein Lasching, der zur jeweiligen Kippachse den größten Hebel aufweist.

Aus diesem Merksatz wird deutlich, dass im Straßenverkehr wegen der begrenzten Ladefläche in aller Regel sehr steile Laschings die beste Kippsicherung liefern. Ist die Kippgefahr jedoch gering, reichen auch über Kreuz geführte Laschings aus, die dann zusätzlich wünschenswerte Horizontalkomponenten gegen Rutschen liefern können.


Abbildung - LSHB

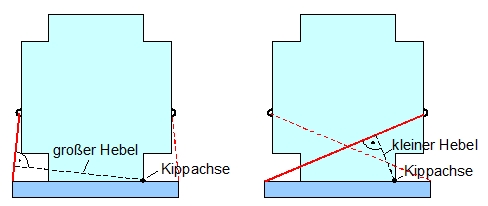

Abbildung 3.17:  Laschings zur Kippsicherung mit unterschiedlichen Hebeln [H. Kaps]

In der nächsten Abb. 3.18 ist in der linken Darstellung die Kippachse für das Kippen in Querrichtung nach links und in der rechten Darstellung die Kippachse für das Kippen in Längsrichtung nach vorn eingezeichnet.

Die horizontalen Zurrkomponenten wirken in beiden Fällen mit dem Hebel Z sichernd, denn Z ist in diesem Beispiel der vertikale Abstand des Zurrpunkts an der Ladungseinheit von der jeweiligen Kippachse. Im linken Bild wirkt die vertikale Zurrkomponente mit dem kleinen Hebel r sichernd gegen Kippen nach links. Im rechten Bild wirkt die vertikale Zurrkomponente mit dem Hebel s sichernd gegen Kippen nach vorn.

Die gesamten Sicherungswirkungen lassen sich als Summe der Momente aus den horizontalen und vertikalen Zurrkomponenten mit den zugehörigen Hebeln ausdrücken.


Abbildung - LSHB

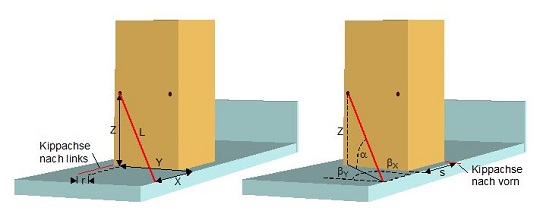

Abbildung 3.18: Sicherungswirkungen gegen Kippen [H. Kaps]

Beschreibung mit Längenkomponenten:

 Gegen Kippen in Längsrichtung:



 Gegen Kippen in Querrichtung:



Beschreibung mit Zurrwinkeln:

 Gegen Kippen in Längsrichtung:



 Gegen Kippen in Querrichtung:



Auch hier ist aus den Formeln mit den Längenkomponenten einfacher zu erkennen, welche Sicherungsgeometrie zu wählen ist, um eine gute Wirkung gegen Kippen zu erhalten. Dabei sind die Hebel zur Kippachse zusätzliche Einflussgrößen, die allerdings nicht unabhängig von den Horizontalkomponenten der Zurrlängen sind.
