6.3 Ladeflächen und Lastauflagen

6.3.2 Ladeflächen in zwei oder mehr Ebenen



Die Ladeebenen bestehen nahezu ausschließlich aus streifenförmigen Lochblechen, die zur Aufnahme von Blockier- und Zurreinrichtungen gedacht sind:

Abbildung - LSHB Abbildung - LSHB

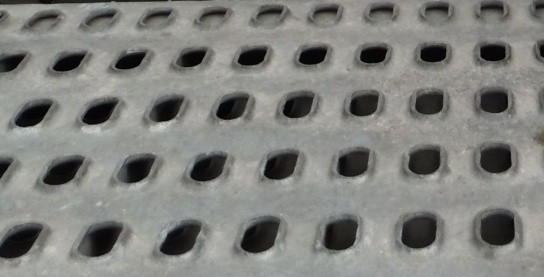

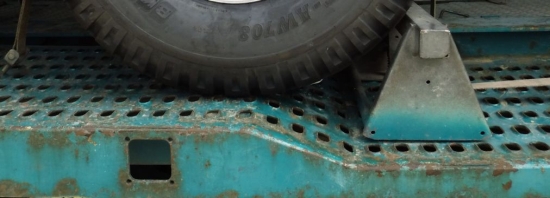

Abbildung 6.3.2.11: Lochblech [W. Strauch] Abbildung 6.3.2.12: Lochblech mit Kröpfung und Radvorleger [W. Strauch]

Die Löcher sind quer und/oder längs angeordnet. Eine korrekte Ladungssicherung setzt voraus, dass die genutzten Sicherungsmittel über entsprechende Endbeschläge verfügen und richtig eingehakt sind.


Abbildung - LSHB

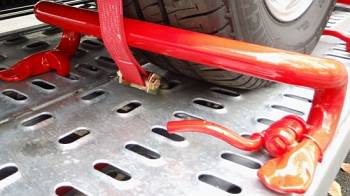

Abbildung 6.3.2.13: Radvorleger in Querlöchern verriegelt,
Radialgurt in Längsloch eingehakt [W. Strauch]

Zurrgurte mit entsprechenden Endbeschlägen sind in großer Vielfalt erhältlich. Nicht jeder Haken passt jedoch in die am Fahrzeug verfügbaren Löcher und kann deshalb nicht beliebig eingesetzt werden. Löcher, Haken und deren Nutzung müssen aufeinander abgestimmt sein.


Abbildung - LSHB

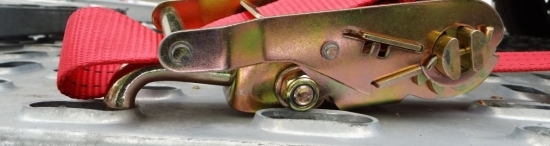

Abbildung 6.3.2.14: Für das Loch falsch gewählter Haken bzw.
unpassendes Loch für den Haken [W. Strauch]


Abbildung - LSHB   Abbildung - LSHB   Abbildung - LSHB

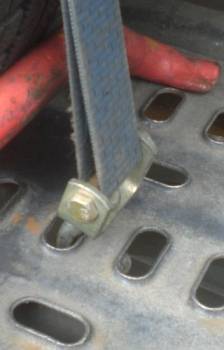

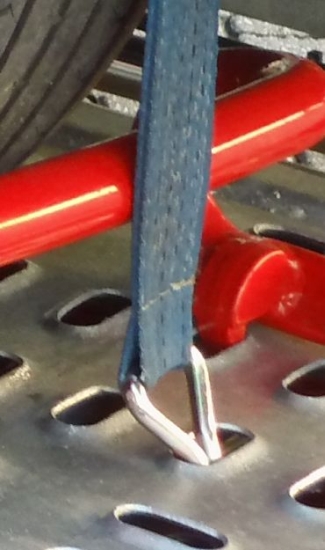

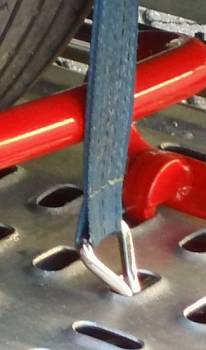

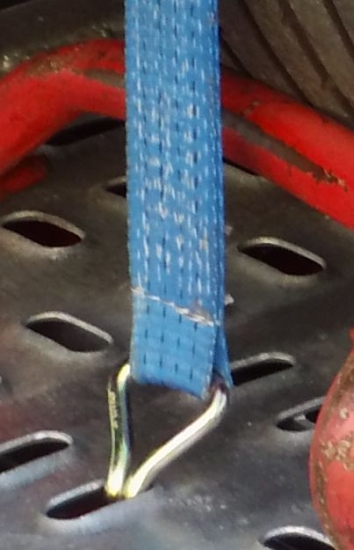

Abbildung 6.3.2.15 – 17: Ungeeignete bzw.
falsch eingesetzte Haken [W. Strauch]


Abbildung - LSHB   Abbildung - LSHB

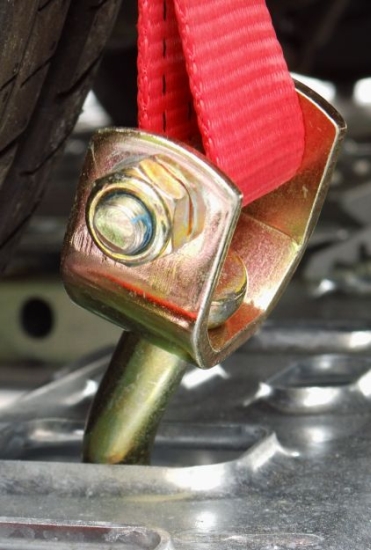

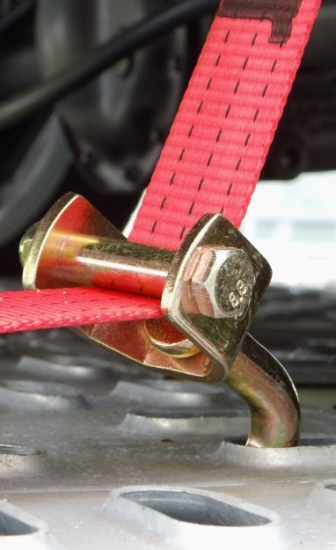

Abbildung 6.3.2.18 – 19: Fehlerhafter Einsatz bzw. falsche Auswahl von Haken und Löchern [W. Strauch]

Radmulden können die Sicherung der geladenen Fahrzeuge erleichtern:


Abbildung - LSHB   Abbildung - LSHB

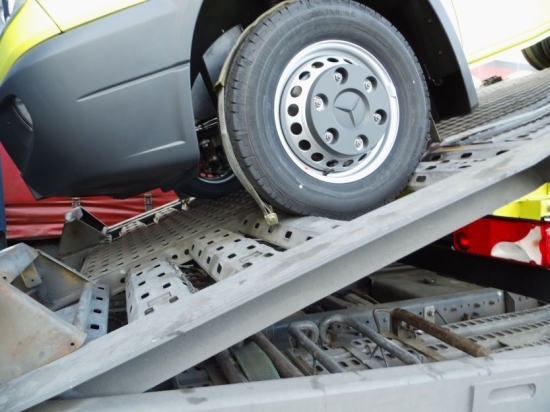

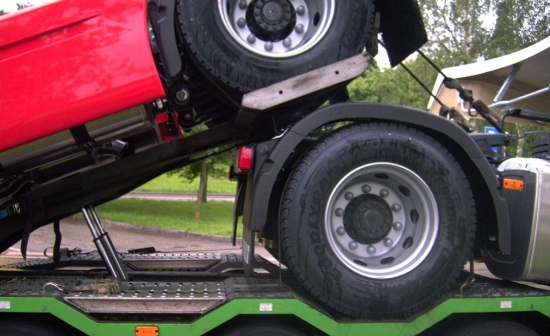

Abbildung 6.3.2.20 – 21: Autotransporter mit Radmulden [W. Strauch]


Abbildung - LSHB

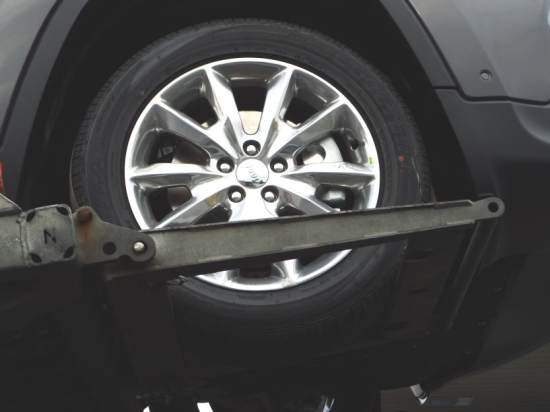

Abbildung 6.3.2.22: Eingeschränkt nutzbare Radmulde [W. Strauch]
