6.1 Systematik von Straßenfahrzeugen




Starrdeichselanhänger sind Anhängefahrzeuge mit einer Achse oder Achsgruppe, deren horizontal bewegliche Verbindung zum ziehenden Fahrzeug über eine Deichsel erfolgt, die mit dem Fahrgestell des gezogenen Fahrzeugs starr verbunden ist. Vertikalmomente werden so auf das ziehende Fahrzeug übertragen. Sofern korrekt beladen ist, muss bauartbedingt ein Teil des Anhängergesamtgewichtes vom ziehenden Fahrzeug getragen werden.


Abbildung - LSHB

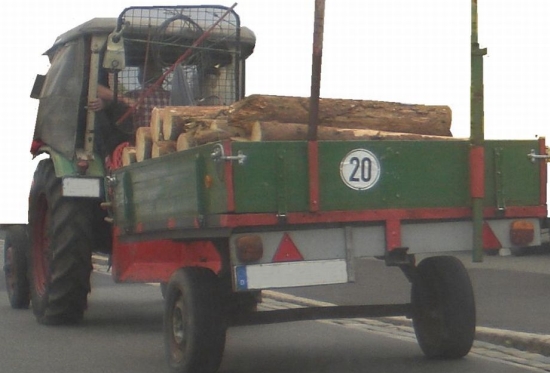

Abbildung 6.1.45: Traktor mit Starrdeichselanhänger [W. Strauch]


Abbildung - LSHB

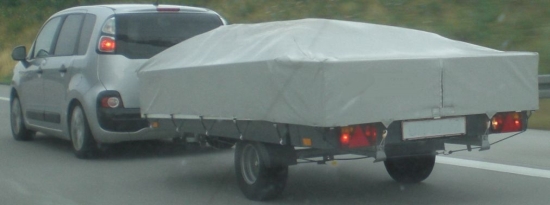

Abbildung 6.1.46: Pkw mit Starrdeichselanhänger [W. Strauch]

Merke: Die Achsen von Starrdeichselanhängern sind hinter der Mitte angebracht.

Zentral-Achsanhänger sind ebenfalls Starrdeichselanhänger, deren Achsen sind jedoch nahe dem Schwerpunkt gleichmäßig beladener Fahrzeuge so angeordnet, dass nur eine geringe statische Stützlast auf die Zugmaschine übertragen wird. Diese darf 10 % der größten Masse des Anhängers bzw. eine Last von 1 000 daN nicht übersteigen. Der niedrigere Wert ist maßgebend.

Bei falscher Beladung von Starrdeichsel- und Zentralachs-Anhängern können vertikal nach oben und unten wirkende Kräfte das Fahrverhalten negativ beeinflussen. Einzelheiten sind in Kapitel 6.2.4 unter Stützlast genannt.

Im Folgenden werden einige Typen vorgestellt und die Kupplungen, mit denen sie an ziehende Fahrzeuge gehängt werden können.


Abbildung - LSHB   Abbildung - LSHB

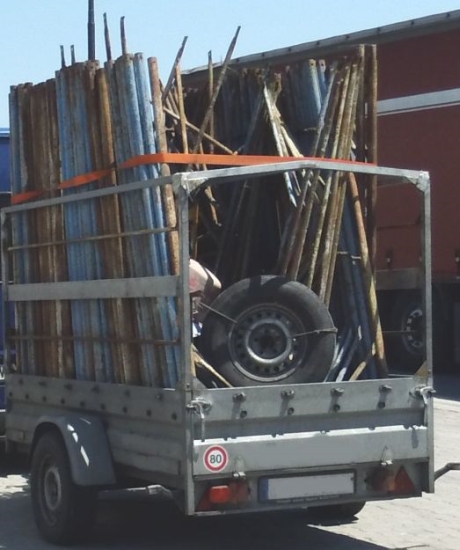

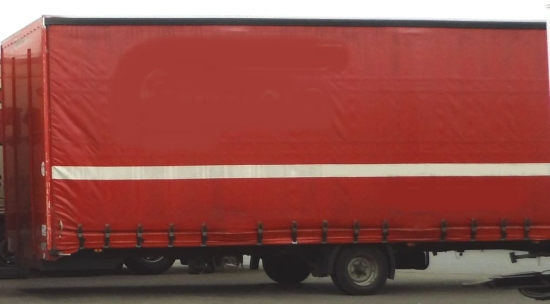

Abbildung 6.1.47 – 48: Einachsige Zentralachanhänger [W. Strauch]


Abbildung - LSHB

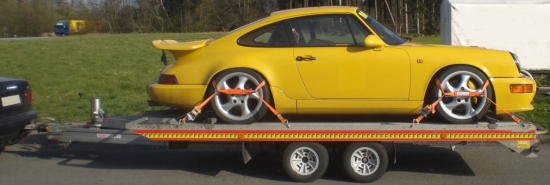

Abbildung 6.1.49: Zweiachsiger Zentralachsanhänger mit seitlichen Lochleisten zum Sichern [W. Strauch]


Abbildung - LSHB   Abbildung - LSHB

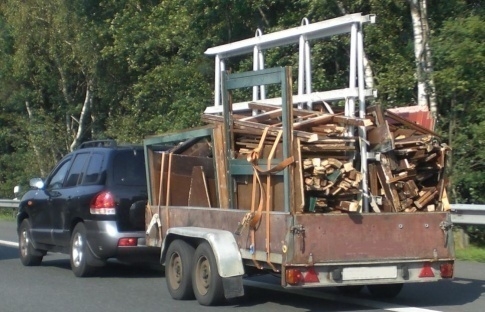

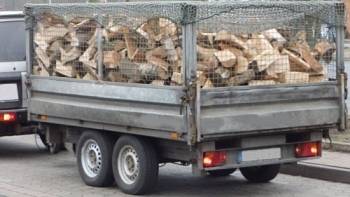

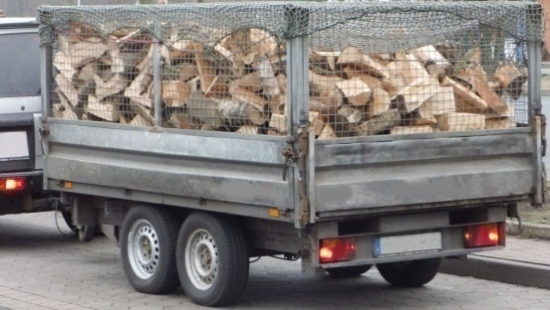

Abbildung 6.1.50 – 51: Zweiachsige Zentralachsanhänger mit Borden bzw. Gittern [W. Strauch]


Abbildung - LSHB  Abbildung - LSHB

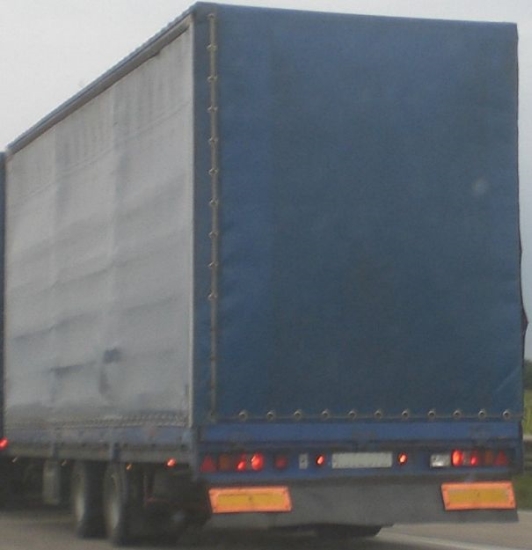

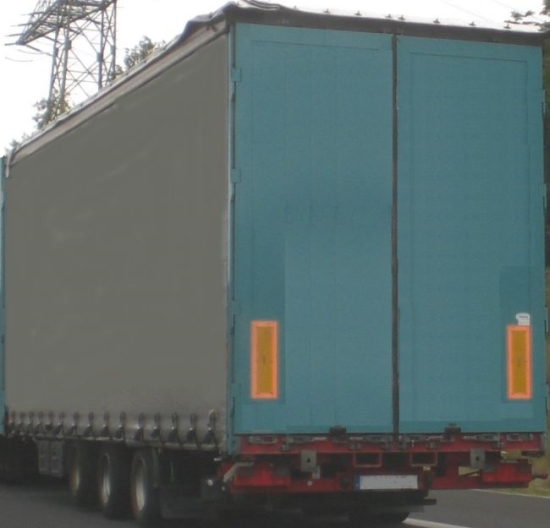

Abbildung 6.1.52 – 53 : Zwei- und dreiachsiger Zentralachsanhänger [W. Strauch]


Abbildung - LSHB  Abbildung - LSHB

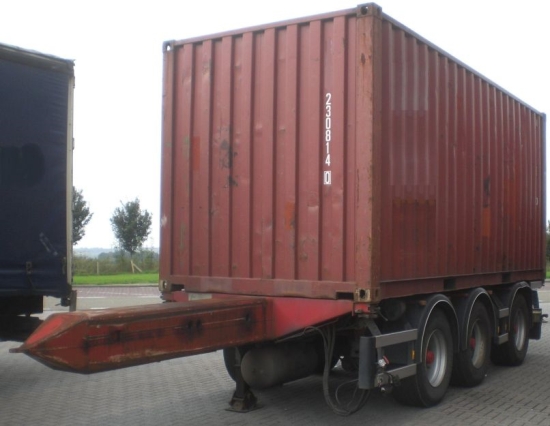

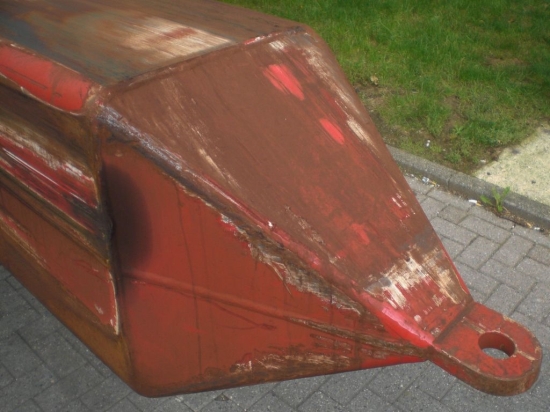

Abbildung 6.1.54 – 55: Starrdeichselanhänger für Containertransport und Deichseldetail [W. Strauch]

Verbunden werden ziehende Fahrzeuge und schwere Starrdeichselanhängern durch übliche Kupplungen mit Fangmaul. Die Starrdeichseln können als Rohr, Kastenträger oder in gegabelter Form ausgeführt sein.


Abbildung - LSHB

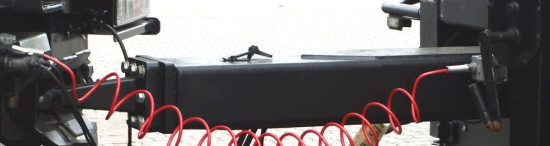

Abbildung 6.1.56: Starrdeichsel an Anhänger und angekuppelt [W. Strauch]


Abbildung - LSHB

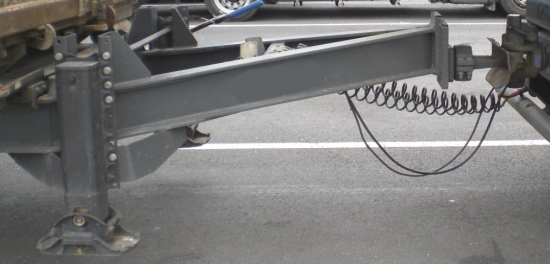

Abbildung 6.1.57: Starrdeichsel bei unterschiedlich hohem Anhänger und Zugfahrzeug [W. Strauch]

Um eine Verbindung zu unterschiedlich hoch angebrachten „Fangmäulern“ oder anderen Bolzenkupplungen möglich zu machen, gibt es einstellbare Starrdeichseln:


Abbildung - LSHB

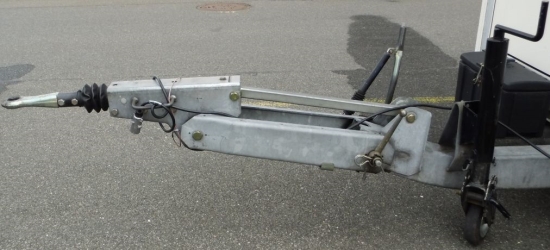

Abbildung 6.1.58: Verstellbare Starrdeichsel [W. Strauch]

„Normale“ Starrdeichseln reichen aus, um eine Verbindung zu ziehenden Fahrzeugen mit nahezu einheitlich hoch angebrachten „Kugelkopf-Kupplungen“ herzustellen. Auch diese Deichseln gibt es als festes Rohr oder in gegabelter Ausführung:


Abbildung - LSHB

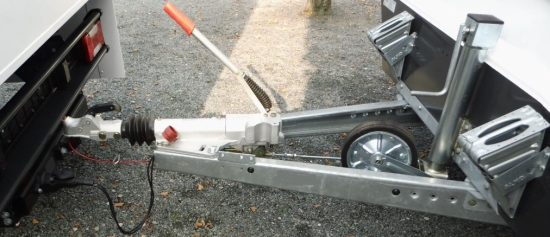

Abbildung 6.1.59: Starrdeichsel in gegabelter Form [W. Strauch]

Für das Ankuppeln an ziehende Fahrzeuge gibt es mehrere Varianten:


Abbildung - LSHB

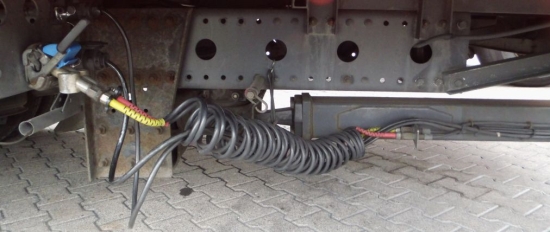

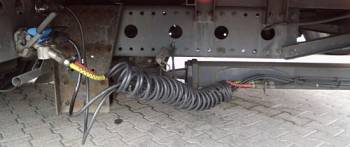

Abbildung 6.1.60: Starrdeichsel eines Zentralachsanhängers in normalem Kupplungsmaul [W. Strauch]


Abbildung - LSHB

Abbildung 6.1.61: Spezielle Verbindung eines Zentralachsanhängers mit dem ziehenden Fahrzeug [W. Strauch]


Abbildung - LSHB

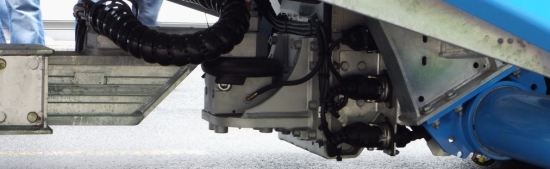

Abbildung 6.1.62: Detail der Verbindung zum ziehenden Fahrzeug [W. Strauch]


Abbildung - LSHB

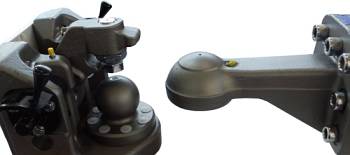

Abbildung 6.1.63: Details einer Verbindung aus „Kupplungskugel“ und „Pfanne“ [W. Strauch]


Abbildung - LSHB

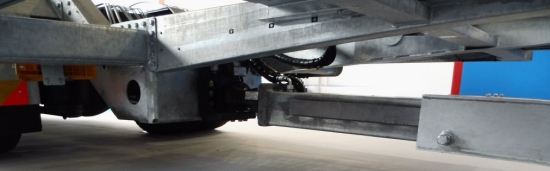

Abbildung 6.1.64: Reale Verbindung des Zentralachsanhängers nach dem System von
Abb. 6.1.59 [W. Strauch]

Die folgende Kupplung für einen Zentralachsanhänger ähnelt den bei Sattelkraftfahrzeugen üblichen Verbindungen:


Abbildung - LSHB

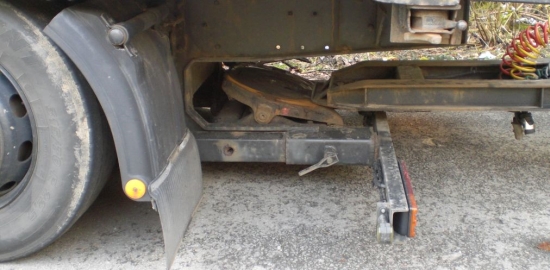

Abbildung 6.1.65: Starrdeichsel eines Zentralachsanhänger beim Einkuppeln auf die Sattelplatte [W. Strauch]


Abbildung - LSHB

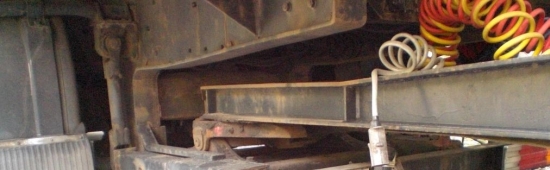

Abbildung 6.1.66: Starrdeichsel für Zentralachsanhänger mit Sattelplatte gekuppelt [W. Strauch]
