6.1 Systematik von Straßenfahrzeugen




Sattelzugmaschinen können mit einer speziellen Sattelkupplung Sattelanhänger ziehen. Im Englischen wird diese Kupplung als „fifth-wheel“ bezeichnet.


Abbildung - LSHB Abbildung - LSHB

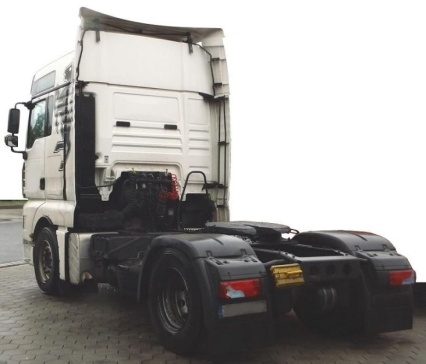

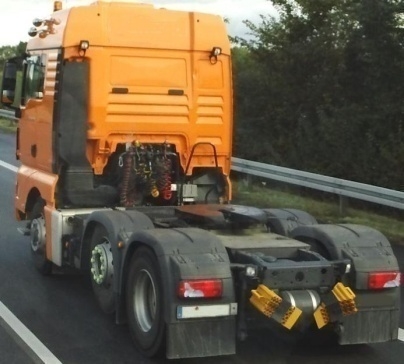

Abbildung 6.1.19: zweiachsige Sattelzugmaschine [W. Strauch] Abbildung 6.1.20: dreiachsige Sattelzugmaschine [W. Strauch]


Abbildung - LSHB

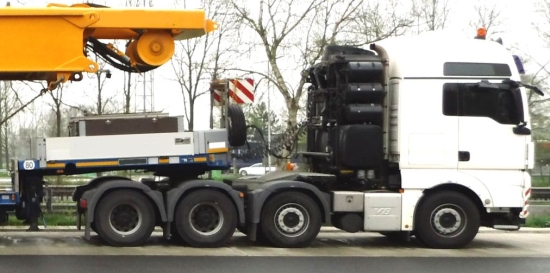

Abbildung 6.1.21: Vierachsige Sattelzugmaschine [W. Strauch]


Abbildung - LSHB

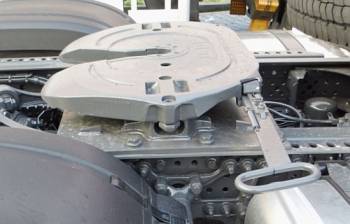

Abbildung 6.1.22: Sattelkupplung (fifth wheel) [W. Strauch]

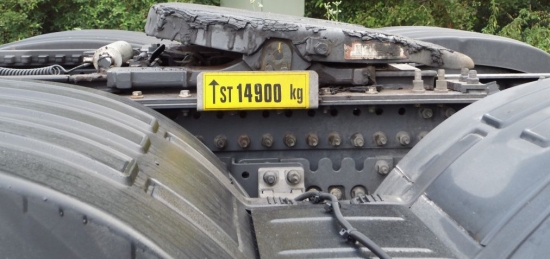

Die Masse eines Sattelanhängers, die auf die Sattelkupplung drückt, wird Aufliegelast genannt. Die Masse, die eine Sattelkupplung tragen kann, wird als Sattellast bezeichnet. Bei diesem Fahrzeug ist diese mit 14 900 kg ausgewiesen:


Abbildung - LSHB

Abbildung 6.1.23: Kennzeichnung der Sattellast an einer dänischen Sattelzugmaschine [W. Strauch]

Traktoren sind Zugmaschinen, die zum Ziehen, Schieben, Tragen oder Betreiben auswechselbarer Geräte bestimmt sind.


Abbildung - LSHB   Abbildung - LSHB   Abbildung - LSHB

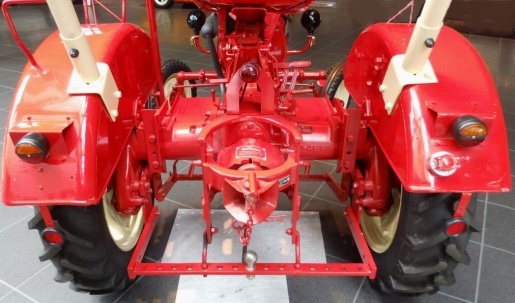

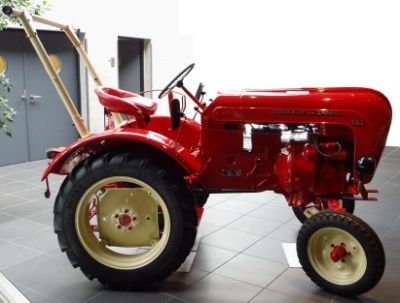

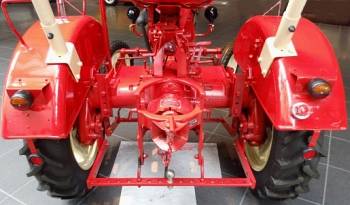

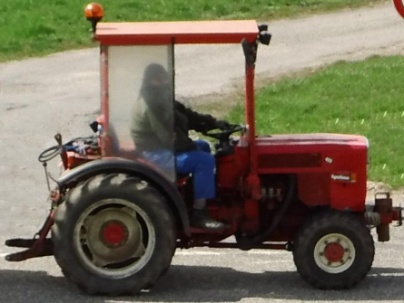

Abbildung 6.1.24 – 26: Traktoren [W. Strauch]


Abbildung - LSHB

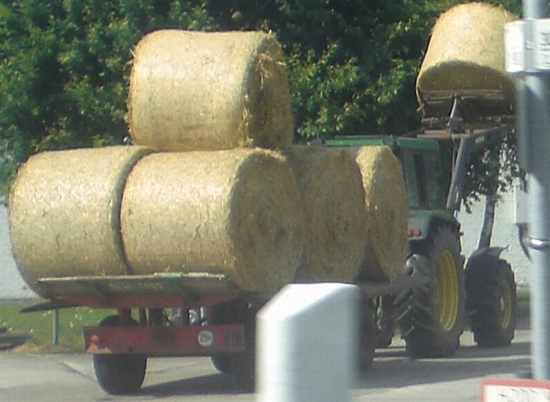

Abbildung 6.1.27: Traktor, der Lasten zieht und mit Zusatzgerät heben kann [W. Strauch]

Häufig zu beobachten ist, dass die auf den Anhängern mitgeführten Ladungen, wie z.B. diese Rundballen, nicht oder nur unzureichend gesichert sind.

Lastkraftwagen sind nach Bauart und Einrichtung zum Transport von Gütern bestimmt. Sie werden in Vielzwecklastkraftwagen und Speziallastkraftwagen unterschieden.

Vielzweck-Lkw transportieren Güter auf offenen Ladeflächen oder innerhalb geschlossener Aufbauten. Offen sind z.B. Flatbeds, Pritschen, Kipper, Mulden, Tieflade- und besondere Schwertransportfahrzeuge. Geschlossen sind Kastenwagen, Kofferfahrzeuge, Fahrzeuge mit Plane und Spriegel (Hamburger Verdeck) und Fahrzeuge mit Schiebeplanen (Curtainsider, Tautliner oder solche mit Edscha-Verdeck).


Abbildung - LSHB

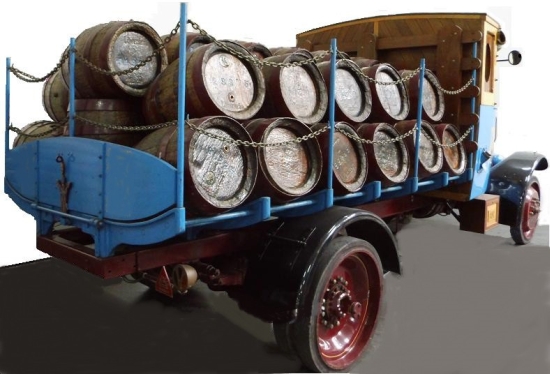

Abbildung 6.1.28: Offener historischer Lastkraftwagen von 1928 mit Vollgummibereifung [W. Strauch]


Abbildung - LSHB

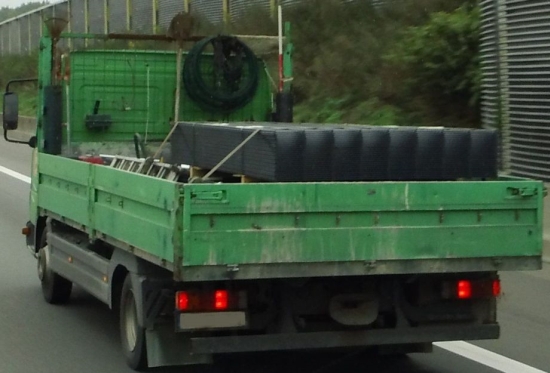

Abbildung 6.1.29: Pritschenwagen mit Gitterstirnwand und niedrigen Seiten- und Heckborden [W. Strauch]


Abbildung - LSHB

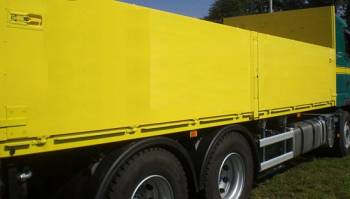

Abbildung 6.1.30: Pritschenfahrzeug mit hoher Stirnwand und verhältnismäßig hohen Seitenborden [W. Strauch]


Abbildung - LSHB

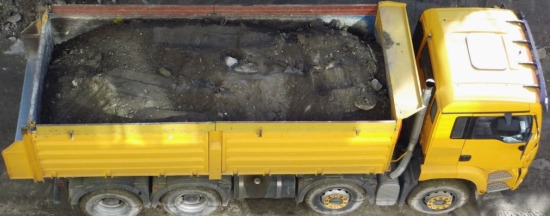

Abbildung 6.1.31: Offener Kipper [W. Strauch]


Abbildung - LSHB   Abbildung - LSHB

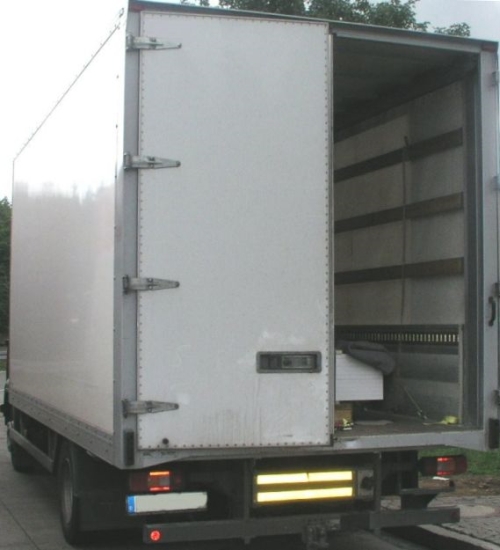

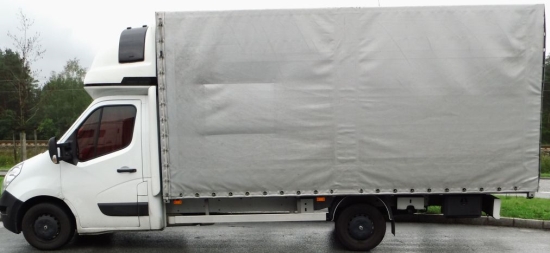

Abbildung 6.1.32 – 33: Vielzweck-Lkw in geschlossener Bauart mit Planen- und Kofferaufbau [W. Strauch]
