5.3 Versandfähigkeit  auf Lastauflagen        beförderter Güter

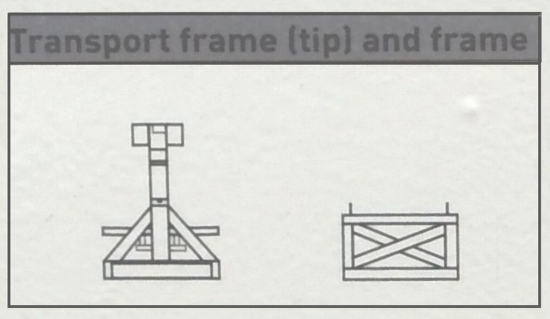

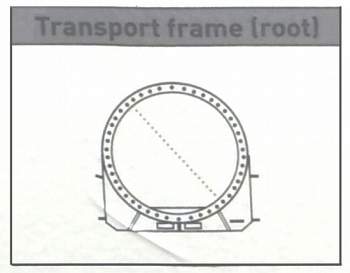

Weitere Skizzen stellen den hinteren Transportrahmen gegen Kippen mit Ausgleichsbock und das vordere Transportgestell dar. Ein Teil der Rotorblatt-Befestigungsbolzen ist damit verschraubt.


Abbildung - LSHB   Abbildung - LSHB

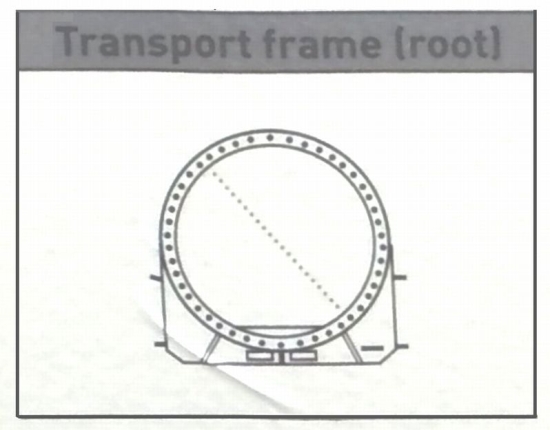

Abbildung 5.3.29 – 30: Hinteres und vorderes Transportgestell [W. Strauch]

Ein nicht befestigter U-Träger dient dem vorderen Gestell als Unterlage. RH-Material ist sowohl zwischen Gestell und U-Träger, als auch U-Träger und Ladefläche gelegt. Die vordere Kettensicherung muss fast die gesamten beim Transport entstehenden Trägheitskräfte in Vorausrichtung aufnehmen, da die Sicherung des hinteren Transportrahmens nahezu wirkungslos ist. Aufgrund der ungünstigen Zurrwinkel auf beiden Seiten wirkt nur ungefähr ein Viertel der Kettenzurrkräfte in Längsrichtung gegen Bewegung nach vorn.


Abbildung - LSHB   Abbildung - LSHB

Abbildung - LSHB

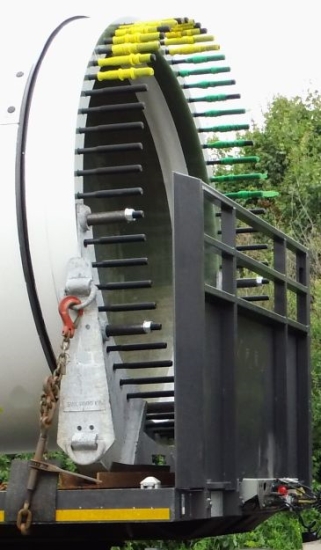

Abbildung 5.3.31 – 33: Blattflansch mit vorderem Lastgestell [W. Strauch]

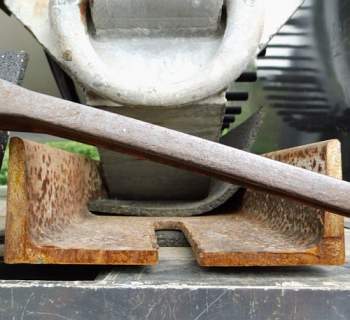

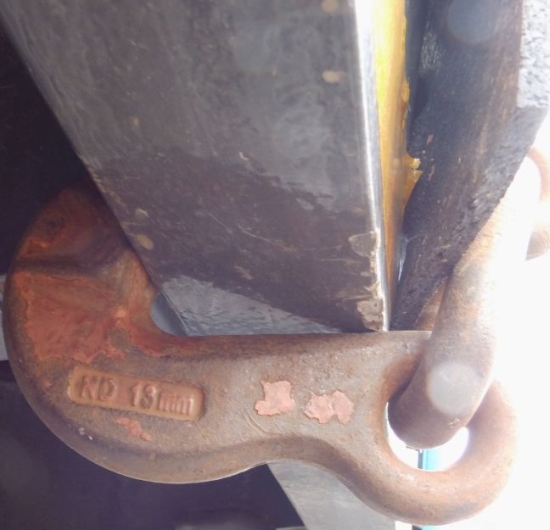

Die Befestigung der Kette am Fahrzeug durch Einhängen des Hakens in den Seitenträger ist ungünstig:


Abbildung - LSHB   Abbildung - LSHB

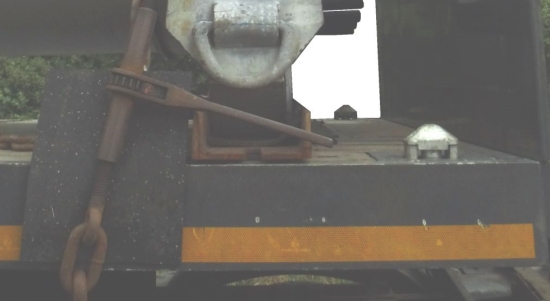

Abbildung 5.3.34 – 35: Lücke zur Stirnwand und Kettensicherung am Fahrzeug [W. Strauch]

Der angebrachte Aufkleber besagt, dass der darauf ausgewiesene Abstand bei Kurz- und Langzeitlagerung einzuhalten ist:


Abbildung - LSHB

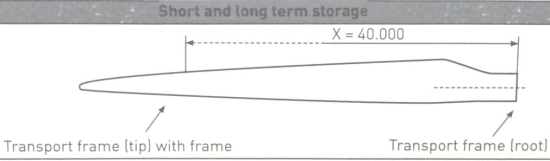

Abbildung 5.3.36: Geforderter Abstand zwischen den Gestellen in Millimeter [W. Strauch]

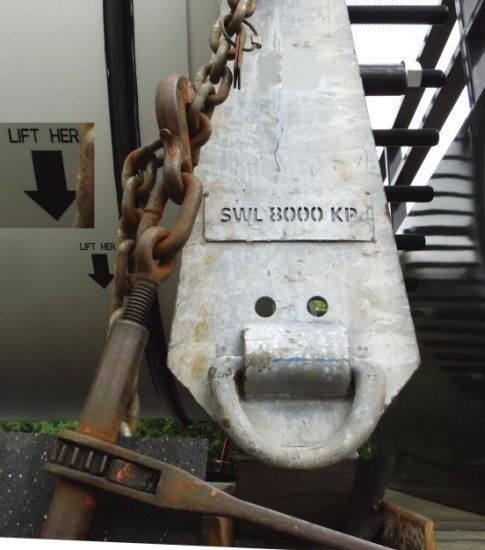

Auf Abbildung 32 ist links von der Angabe SWL 8000 KP ein schwarzer Pfeil erkennbar, der mit LIFT HERE beschriftet ist, vergrößert ist beides in die Abbildung eingefügt. Auf das Heben beziehen sich diese gelb hinterlegten Sicherheitshinweise:


Abbildung - LSHB

Abbildung 5.3.37: Geforderter Abstand zwischen den Gestellen in Millimeter [W. Strauch]

Anweisungen für die Ladungssicherung auf Straßenfahrzeugen sind weder an Ladung noch an den Gestellen vermerkt. Sind Fahrzeug und Ladung so versandfähig?

Hier eine kleine Auswahl unterschiedlicher Lastgestelle für Rotorblätter:


Abbildung - LSHB

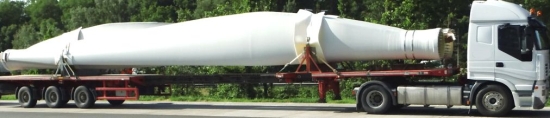

Abbildung 5.3.38: Drei Rotorblätter von 3 t in ihren Lastgestellen [W. Strauch]


Abbildung - LSHB   Abbildung - LSHB

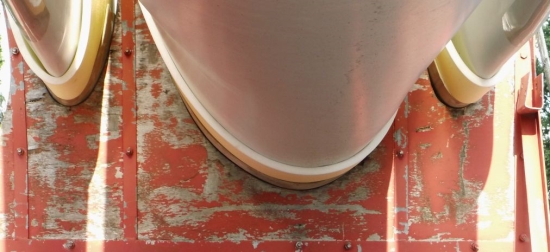

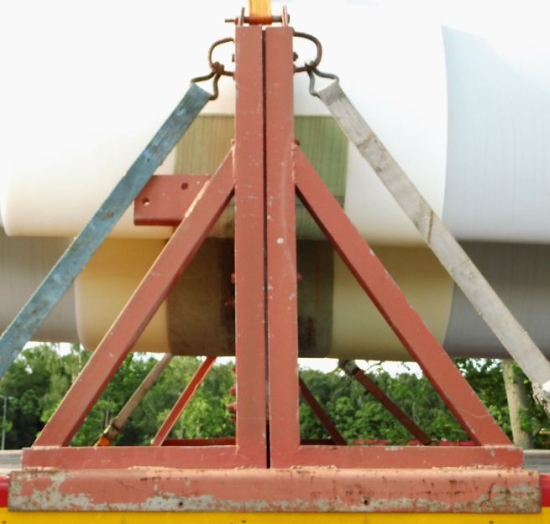

Abbildung 5.3.39 – 40: Gestellansicht von hinten und der Seite [W. Strauch]

Die Gestelle passen nur an ganz bestimmten Stellen des Blattprofils. Hinweise dafür und Anschlagpunkte fehlen. Die Gestelle sind für eine bestimmte Fahrzeugbreite vorgesehen, außen greifen Winkel über die Fahrzeugkanten und sorgen so für die seitliche Sicherung. Bei Nutzung auf breiteren Fahrzeugen muss unterfüttert und durch andere Maßnahmen für die seitliche Sicherung gesorgt werden.
