Formschluss?


Foto des Monats - Dezember 2018 - Weihnachts-Special 2

Abbildung 1 [Gerd Howanietz]


Foto des Monats - Dezember 2018 - Weihnachts-Special 2

Abbildung 2 [Gerd Howanietz]


Foto des Monats - Dezember 2018 - Weihnachts-Special 2

Abbildung 3 [Gerd Howanietz]


Foto des Monats - Dezember 2018 - Weihnachts-Special 2

Abbildung 4 [Gerd Howanietz]

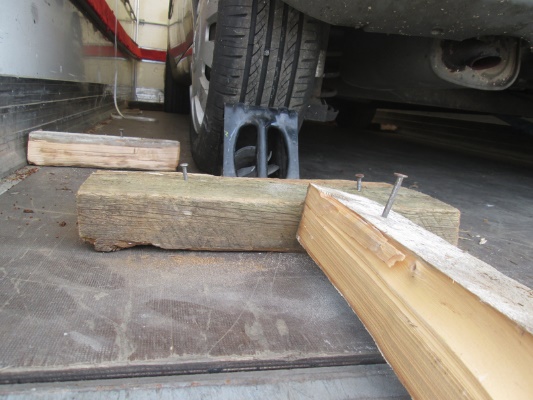

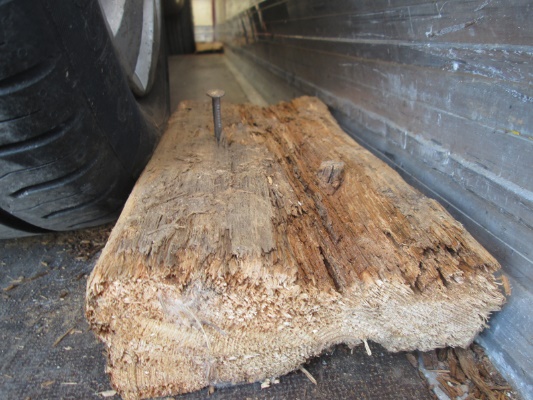

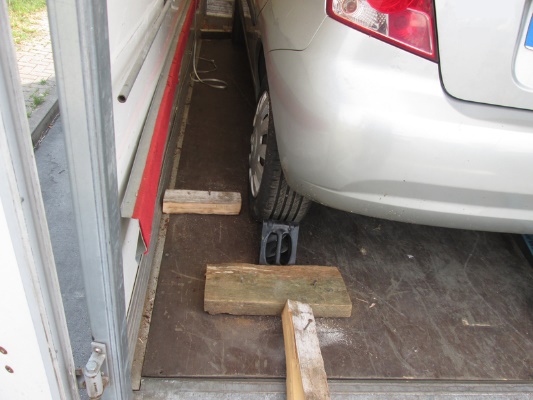

Hier wurde mal wieder die "gute" alte Nageltechnik angewendet, um Hölzer auf der Ladefläche zu befestigen. Sinn und Zweck sollte die Herstellung eines Formschlusses sein. Beim Nageln ist jedoch einiges zu beachten.

In Abschnitt 4.1.5 des Blatts 3.2 der VDI 2700 heißt es: "Festlegehölzer, Holzkeile und Holzkonstruktionen können, wenn sie z.B. durch Vernageln auf einem nagelfähigen Fahrzeugboden fixiert werden, Ladungen ausreichend gegen Bewegung sichern. Für das richtige Vernageln von Holzkeilen und Festlegehölzern sind die Bestimmungen der Richtlinie VDI 2700 zu beachten."

Ein Zurrgurt an der Hinterachse verhindert, dass sich der Pkw nach oben bewegt und über die Hölzer springt. Ob vorn eine ähnliche Sicherung angebracht wurde, ist nicht bekannt.
