6.4 Ladeflächenbegrenzungen und fahrzeuggebundene Sicherungseinrichtungen


6.4.2.5 Zwischenwände

Derartig eingerichtete Fahrzeuge werden eingesetzt, um Kunden nach einem vorher festgelegten „Fahrplan“ mit rollfähigen Behältern oder Gestellen zu bedienen, die über eine heckseitige Hubbühne be- und entladen werden.


Abbildung - LSBH

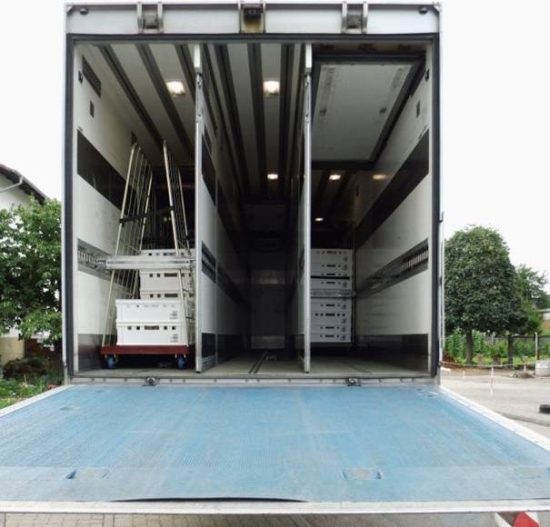

Abbildung 6.4.2.5.1 : Blick in die getrennten Laderäume eines Fahrzeugs [W. Strauch]

Das Kofferfahrzeug ist in drei Längssektionen unterteilt. Auf beiden Seiten jeder Sektion sind in ungefähr 0,8 m Höhe Ankerschienen in Schlitzform angebracht. Zur Ladungssicherung können daran Zwischenwandverschlüsse eingehakt werden. Am Fahrzeugboden jeder Sektion sind doppelte Lochleisten eingelassen, die gleichfalls zur Ladungssicherung genutzt werden können. Mehr Flexibilität bei der Sicherung kann durch paarweise Anbringung von Ankerschienen pro Sektion erreicht werden, z.B. durch Anbringung in 1/4 und 3/4 der Ladehöhe.


Abbildung - LSBH    Abbildung - LSBH   Abbildung - LSBH

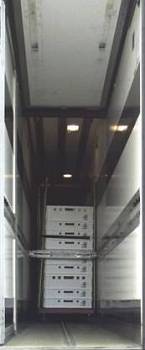

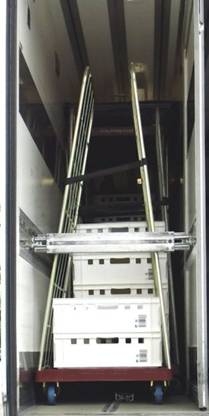

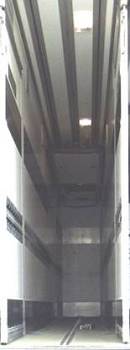

Abbildung 6.4.2.5.2 – 4 : Sicht in die linke, mittlere und rechte Sektion [W. Strauch]

Das Fahrzeug ist künstlich zu temperieren. In den Kunststoffkästen sind zur Zeit Fleisch- und Wurstwaren verpackt. Um ein Herausfallen einzelner Teile aus den Rollwagen generell zu verhindern, sollten diese allseitig mit Gittern versehen sein. Vorteilhaft wären zur Sicherung Stopper an den Rädern der Rollwagen. In Kapitel 9 sind Fallbeispiele für den Transport von Lebensmitteln detailliert beschrieben.


Abbildung - LSBH

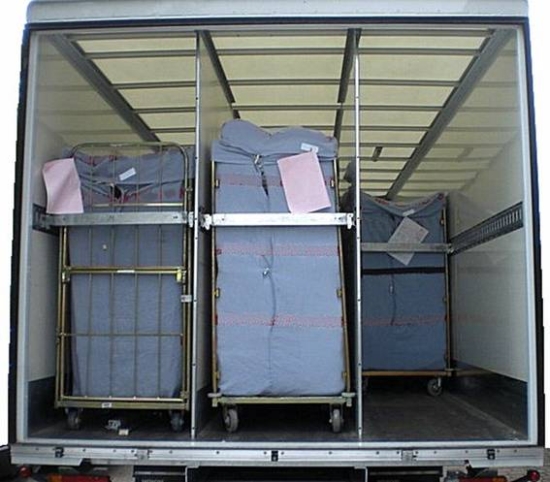

Abbildung 6.4.2.5.5 : Fahrzeug mit festen Wänden, Planendach und drei Ladesektionen [W. Strauch]

Dieses Fahrzeug bringt gereinigte Wäsche für das Gastgewerbe und holt ungewaschene ab. Mit Zwischenwandverschlüssen, die in seitlich angebrachte Ankerschienen gehakt werden, können die Rollwagen gesichert werden.


Abbildung - LSBH   Abbildung - LSBH

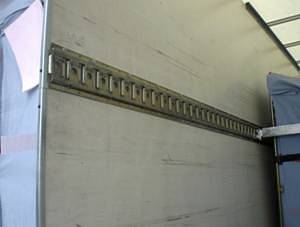

Abbildung 6.4.2.5.6 – 7 : Geschlitzte Ankerschienen und Seite eines Zwischenwandverschlusses [W. Strauch]

Die Ankerschienen sind hier ungünstig angebracht, besser ist eine Positionierung auf halber Höhe der Rollwagen, noch besser ist eine paarweise Anbringung von Ankerschienen im unteren und oberen Bereich der Sektionen.
